China

Select Your Country or Region

  • China
  • Hong Kong, China
400-821-0725

JACS文献解读|稀土固溶体稳定Cu2+促进CO2电还原成甲烷 2022/02/18 17:20

随着“碳中和”概念的持续走红,科研工作者提出了越来越多的新途径用于消除二氧化碳排放。近日,澳大利亚阿德莱德大学的乔世璋团队巧妙地将 Cu 2+ 嵌入CeO 2 晶格,合成 Cu-Ce-Ox固溶体,稳定Cu 2+ 以促进 CO 2 电催化还原成CH 4



Cu具有独特的电子结构,是目前唯一能够进行电催化二氧化碳还原反应(CRR)以产生碳氢化合物和含氧化合物的金属催化剂。其表面氧化状态决定了各种物质的反应途径。而在CRR反应的阴极电位中,随着相重建和新活性中心的形成,大部分铜基催化剂都不可避免地逐渐从Cu 2+ 还原为Cu 1+ 和Cu。由于最初的Cu 2+ 活性中心很难保留,关于Cu 2 + 催化剂用于CRR的研究很少。因此,如何在还原电位下稳定高价态铜(Cu 2 + ),目前还存在较大的困难。



乔世璋等人报道,利用静电纺丝及化学刻蚀的方法,将Cu2+离子巧妙引入到CeO2晶格中,得到Cu-Ce-Ox固溶体(图一)。Ce3+在这些固溶体中提供的快速电子传输通道抑制了电子聚集在Cu2+周围,从而保护它们免受电化学还原。这种策略确保了催化操作期间Cu2+的价态稳定性,之前的研究侧重于将低价态金属物种再氧化回初始高价态,因此该策略也为设计其他高价态金属离子探索其催化活性提供了宝贵的启示。

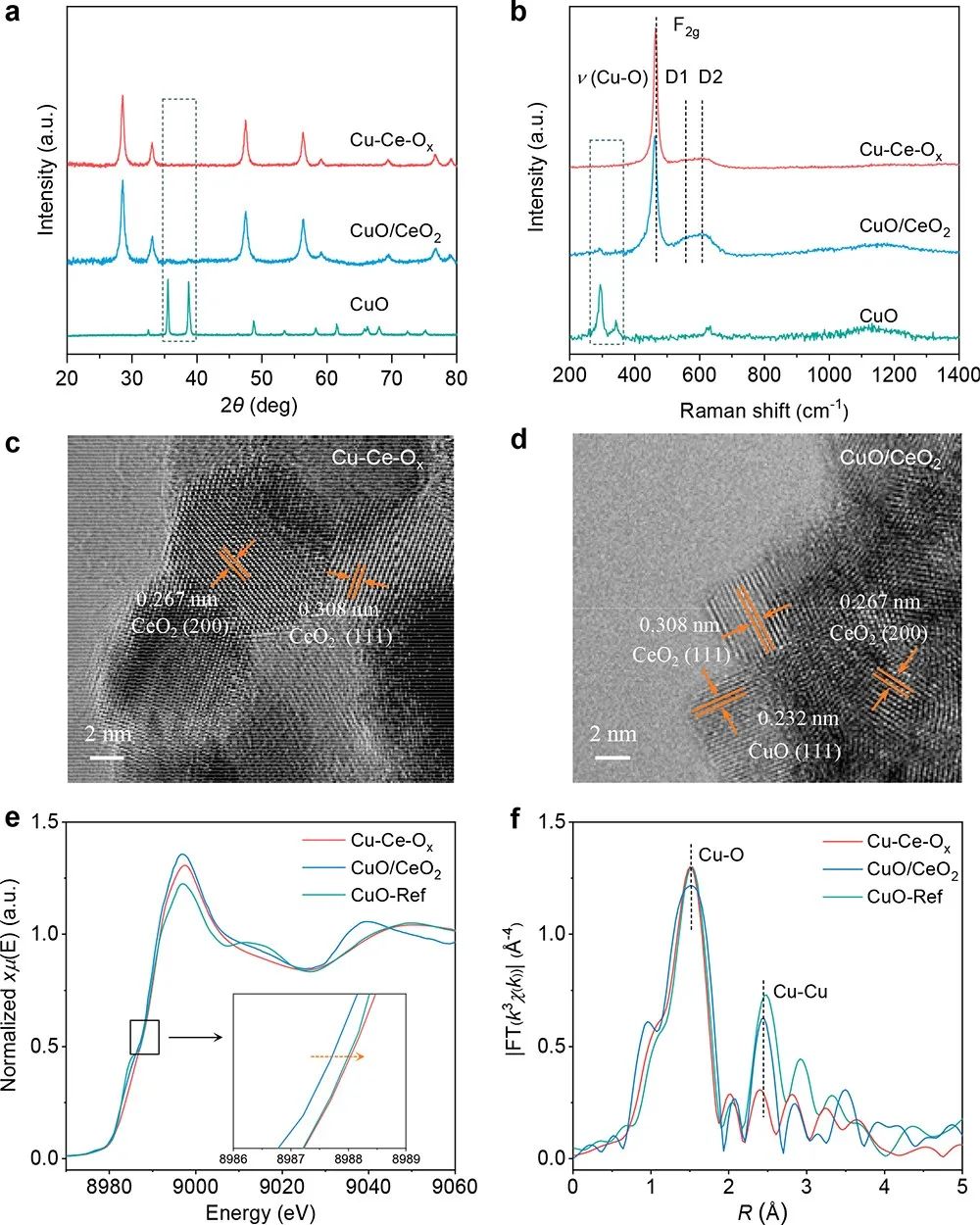

图1.CuO/CeO2,Cu-Ce-Ox,和CuO的结构表征

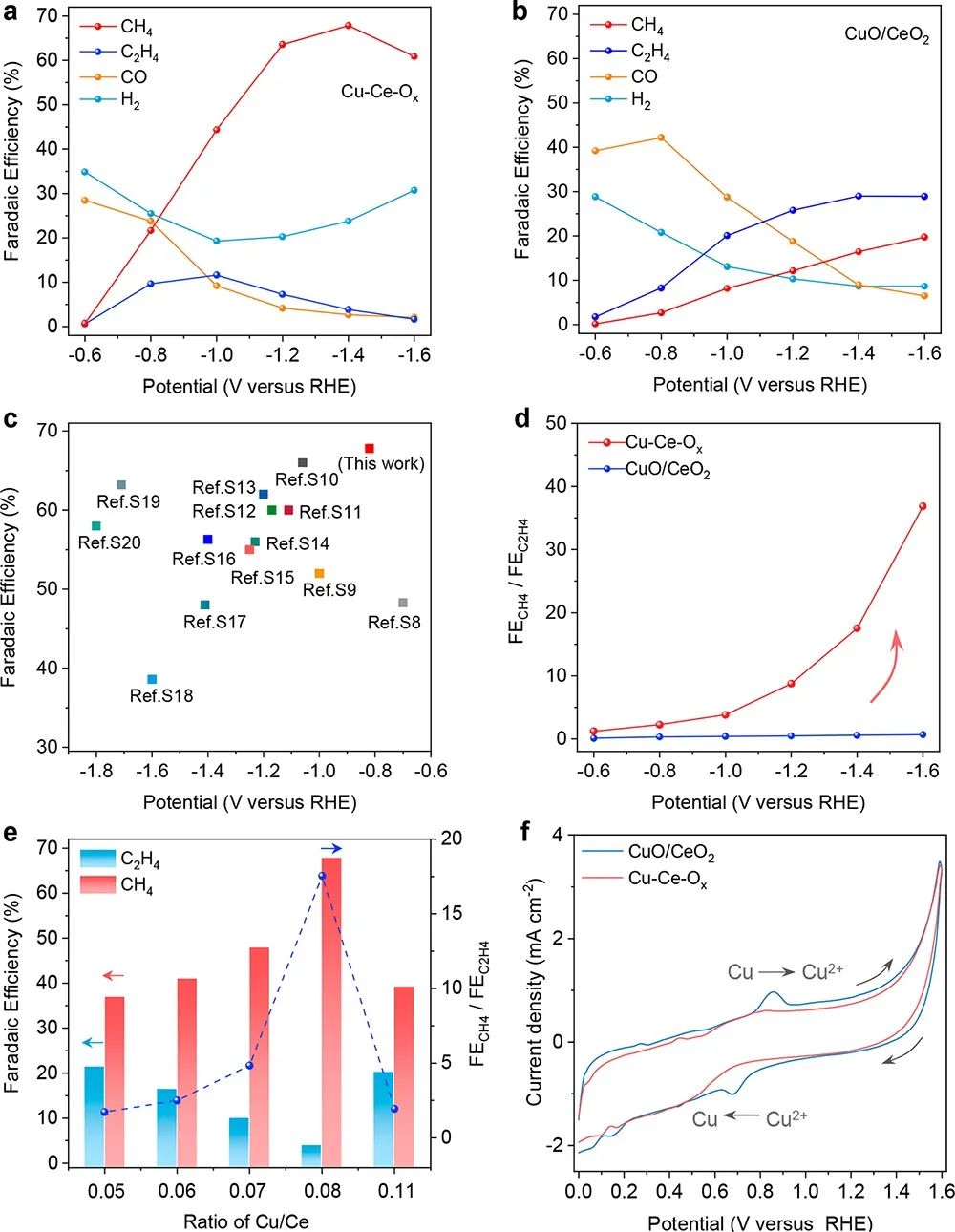

图2.固溶体及负载型催化剂CRR性能测试及电化学表征

乔世璋等人研究了CuO/CeO2和Cu-Ce-Ox在1MKOH溶液中的CRR催化性能。如图2所示Cu-Ce-Ox的主要产物为CH4,约为CuO/CeO2的58倍,表明与Cu-Ce-Ox上CH4产物选择性更高。

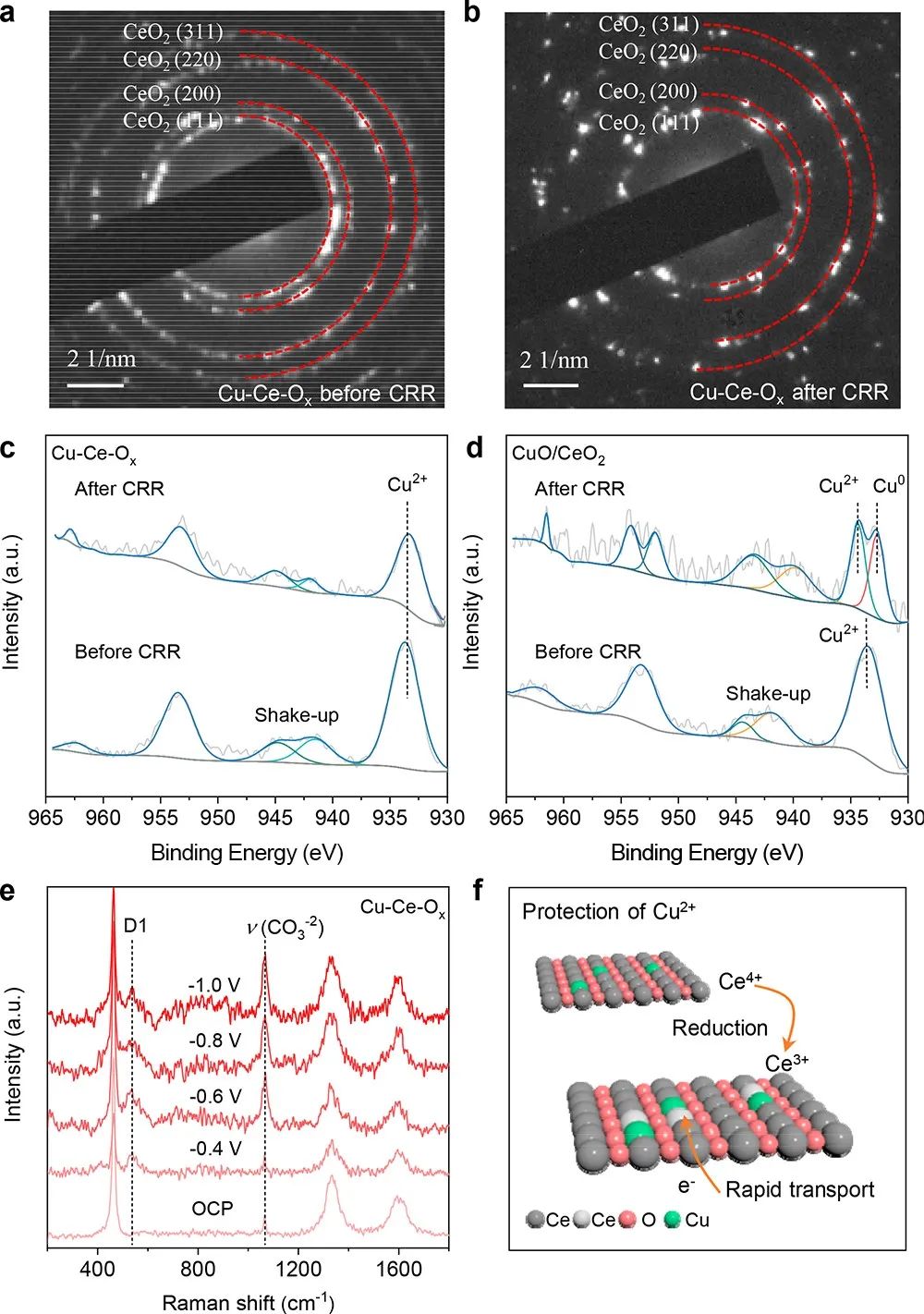

图3.固溶体及负载型催化剂在CRR实验前后稳定性研究

此外,乔世璋等人还进行了光谱表征以检测这些催化剂在CRR期间可能发生的相变和氧化状态变化。图3图谱表明,在CRR工艺前后,Cu-Ce-Ox没有相变。同时,作者又研究CRR过程中Cu-Ce-Ox中Cu2+稳定性的机制,并提出了一种CeO2自牺牲机制来解释Cu-Ce-Ox中Cu2+的稳定性(图3f)。

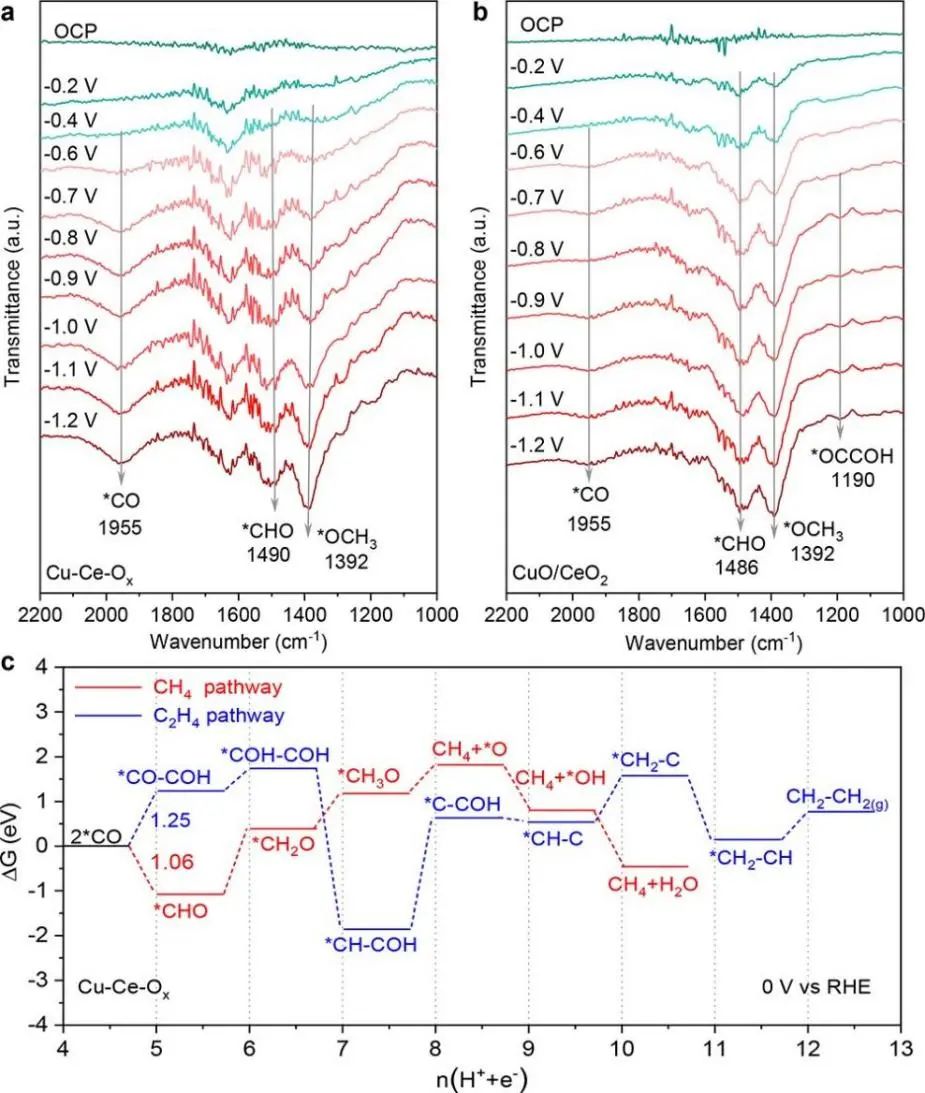

图4.固溶体及负载型催化剂原位红外光谱研究和CRR催化机理及理论计算

为了阐明Ce-Cu-Ox和CuO/CeO2之间CH4选择性的差异,乔世璋等人采用原位ATR-IR光谱法来识别它们在CRR过程中的反应性物质(图4),又进一步进行了密度泛函理论(DFT)模拟,验证了Cu-Ce-Ox在CRR实验中更容易生成CH4,而不是C2H4

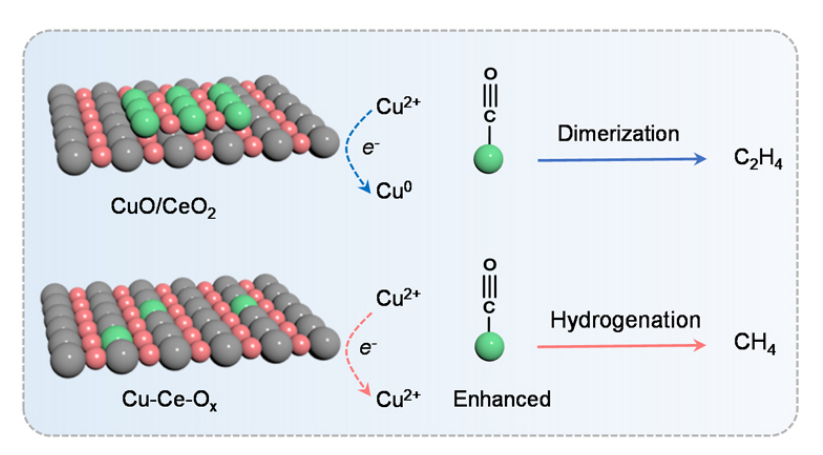

总的来说,这篇文献开发了一种新策略,用于在CRR期间稳定Cu2+以防止电化学还原。原位光谱和电化学测量结果的结合表明,Cu-Ce-Ox中的Cu2+可以增强*CO中间体的吸附稳定性,从而促进其进一步氢化并抑制二聚化,显著提高CH4的产率。研究表明了通过材料结构设计保留高价态金属催化活性位点的可能性,为开发用于各种高难度还原反应的高性能电催化剂材料提供了可行的策略。


参考文献:

J.Am. Chem.Soc.,2022,144,2079-2084,DOI:10.1021/jacs.1c12212.


乐研提供相关铈产品

LY CAS 中文名 纯度 分子式
1182589 1306-38-3 氧化铈(IV) 99% CeO2
1087621 18618-55-8 七水氯化铈(III) 97% CeCl3·7H2O
1229136 15750-47-7 草酸铈(III) 水合物 98% Ce2(C2O4)3·xH2O
1182581 206996-60-3 醋酸铈(III) 水合物 99.9% Ce(CH3CO2)3·xH2O
1215324 10294-42-5 四水合硫酸铈 98% Ce(SO4)2·4H2O
1043381 7790-86-5 氯化铈(III) 99.99% CeCl3
1182585 12014-56-1 氢氧化铈(IV) 99.95% Ce(OH)4
1042940 7758-88-5 氟化铈(III) 99% CeF3
1237842 17829-82-2 乙酸铈盐倍半水合物 97% C2H4O2·1/3Ce·1/2H2O
1085278 95838-16-7 硫酸铈(IV)水合物 99.99% Ce(SO4)2·xH2O
1239579 18923-36-9 硫酸铈铵二水合物 99.99% Ce(NH4)2(SO4)3·2H2O
1199700 10378-47-9 硫酸铈(Ⅳ)铵二水合物 95% Ce(NH4)4(SO4)4·2H2O


上一篇:硅胶板试用装免费申请 下一篇:烯丙酮介导的肽键的形成及其在肽合成中的应用

70000+分子砌块

现货供应

10年研发经验

专业护航

7天无理由退换

售后无忧

100%质量检测

品质保障

100%产品包邮

无需凑单
